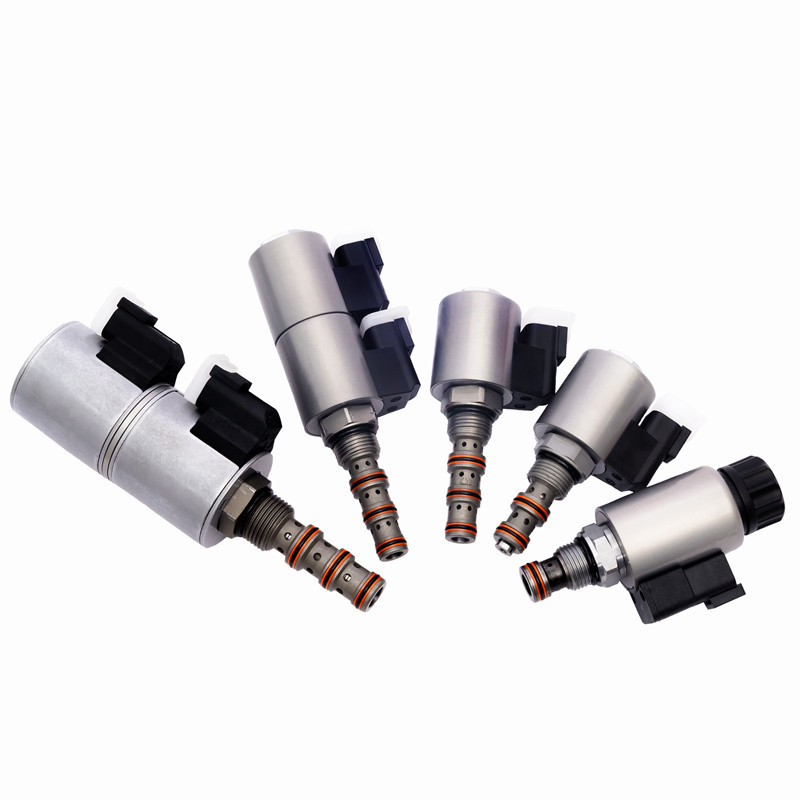

Imagens do produto:
KSV08-58C-0-N válvula de solenoide de cartucho de grande porte com 5 tampões de bobina de porta em 3 posições de válvula de comando ligada/desligada
Uma válvula solenoide de 3 posições é um tipo de válvula que tem cinco portas e três posições distintas.A válvula tem três posições possíveisNeutral, estender e retrair.
Princípio de funcionamento:
Quando a energia é cortada, o KSV08-58C-0-N para o fluxo de óleo para qualquer porta de óleo.O óleo pode fluir de 5 a 4 e de 2 a 3Após o núcleo da válvula se mover, a detecção de carga é ligada à porta 5.
Características:
Pressão de trabalho: 247 bar (3625 psi)
Resistência à pressão: 350 bar (5075 psi)
Taxa de escoamento: a um máximo de 8 L/min e 207 bar (3000 psi), a taxa máxima de fuga é de 164 ml/min.
Intervalo de temperatura: -40 °C a 120 °C, vedação de borracha nitrílica padrão
Carga nominal da bobina: capaz de funcionar em contínuo na faixa de 85% a 115% da tensão nominal
Corrente inicial da bobina a 20 °C: bobina padrão: 1,2 A a 12 VDC, 115 VAC (rectificação de onda completa)
Em 0,13 amps. E-coil: 1,4A em 12 VDC; 0,7 Amps em 24 VDC
Tensão de tração mínima: 85% do valor nominal a 207 bar (3000 psi)
Médio: Óleo mineral com viscosidade entre 7,4 e 420 cSt (50 a 2000 ssu) ou óleo sintético com propriedades lubrificantes
Furação da válvula: VC08-5;
Aqui está uma descrição das portas e suas funções em uma típica válvula solenoide de 3 posições de 5 vias:
Porta de abastecimento (P): Esta porta está ligada ao fluido pressurizado ou ao fornecimento de ar. É a principal porta de entrada para a válvula.
Portão de escape (E): Este portão é utilizado para liberar fluido ou ar da válvula quando ela precisa ser despressurizada ou esgotada.
Portos do cilindro (A e B): Estes portos estão ligados ao atuador, tipicamente um cilindro de dupla ação.enquanto a porta B é a porta de retração, que fornece pressão para retrair o cilindro.
Posição central (C): Esta posição é a posição neutra ou desligada da válvula. Nesta posição, as portas A e B são bloqueadas, impedindo qualquer fluxo de fluido ou ar para o atuador.Ambas as portas A e B estão ligadas à porta de escape, permitindo que o fluido ou o ar presos na garrafa sejam liberados.
Posição de extensão (E): nesta posição, a válvula liga a porta P à porta A, permitindo que o fluido ou o ar pressurizado fluam da porta de alimentação para a porta de extensão do atuador.A porta B está ligada à porta de escape, permitindo a liberação do fluido ou do ar na porta de retração do atuador.
Posição de retração (R): nesta posição, a válvula liga a porta P à porta B, permitindo que o fluido ou o ar pressurizado fluam da porta de alimentação para a porta de retração do atuador.A porta A está ligada à porta de escape, permitindo a liberação do fluido ou do ar na porta de extensão do atuador.
Dados técnicos do produto:
Imagens reais do produto:
Exposições da empresa:
Nosso Certificado:
Procedimentos de transformação do produto:
A nossa nova fábrica e oficina:
O nosso armazém:
Envio:
Diferentes séries de produtos, mais detalhes por favor contacte-nos directamente:
Valvas hidráulicas:
| Tipo 1 | válvula de solenoide |
| Tipo 2 | válvula de cartucho manual |
| Tipo 3 | 2 vias 2 posição válvula de solenoide |
| Tipo 4 | 2 vias de válvula de solenoide de 6 posições |
| Tipo 5 | 2 vias de 8 posições de válvula de solenoide |
| Tipo 6 | Válvula de reserva de óleo piloto |
| Tipo 7 | válvula à prova de explosão |
| Tipo 8 | válvula de balanço |
| Tipo 9 | válvula de controlo |
| Tipo 10 | Bloqueio hidráulico |
| Tipo 11 | Máquinas e aparelhos para a produção de energia |
| Tipo 12 | Bloco de válvula |
