Sistema hidráulico de válvula solenoide de cartucho OEM / ODM KSV10-47B-0-N

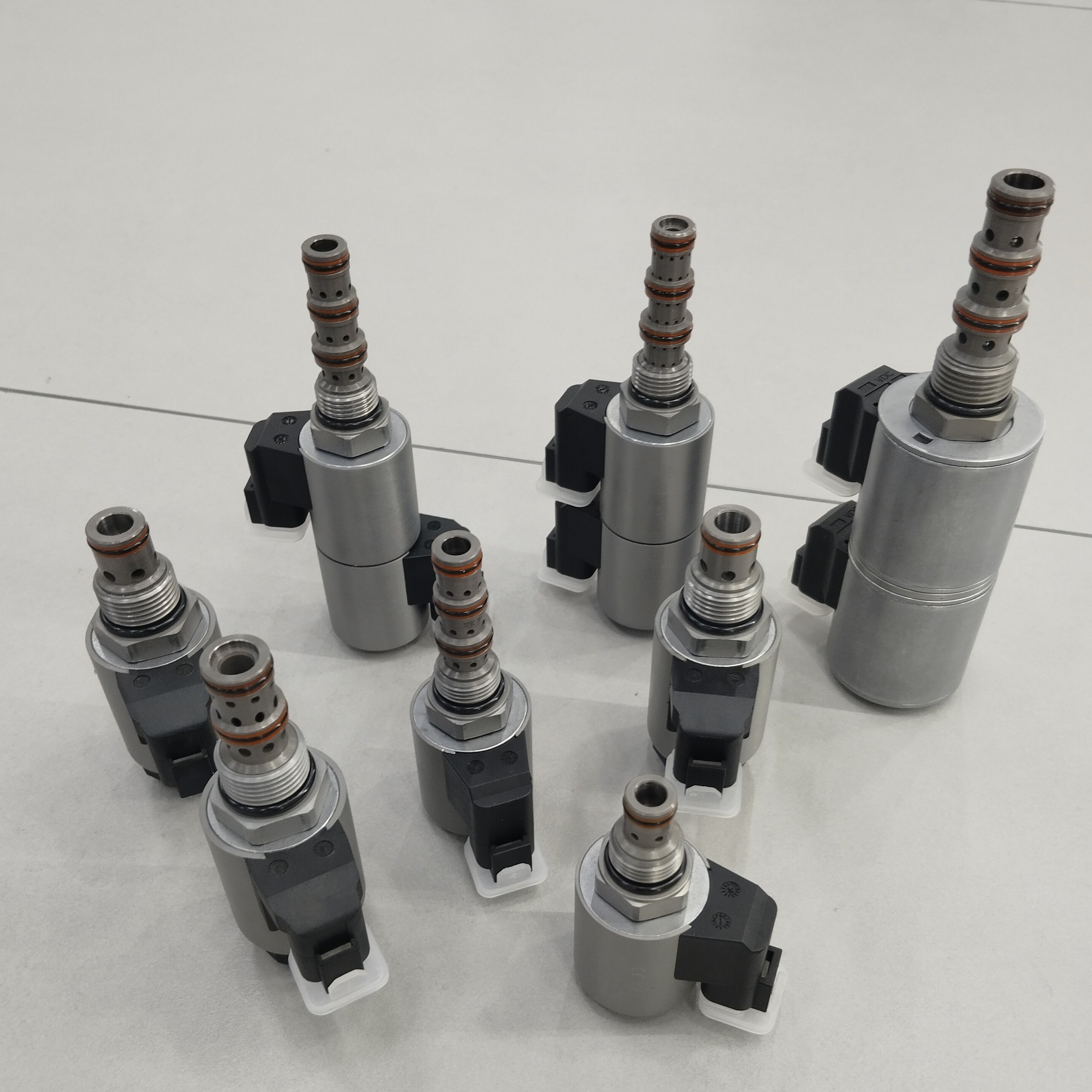

Imagens do produto:

KSV10-47B-0-N Suporte OEM ODM projeto de sistema hidráulico fabricante chinês de válvulas solenoide hidráulica

Princípio de funcionamento:
Quando a energia é desligada, a porta de óleo do cilindro KSV10-47B-0-N é conectada, e 3 e 1 são conectados ao mesmo tempo.Quando a bobina 2 estiver energizada, o óleo pode fluir de 3 a 2 e de 4 a 1. No circuito de óleo onde a taxa de fluxo da porta de óleo de trabalho está desequilibrada devido à relação de área da garrafa de óleo,O óleo de retorno com um caudal maior deve ser dirigido para a porta de óleo 2. Embora a porta 1 possa ser totalmente pressurizada, não é utilizada como entrada da válvula.empurrar a alça para controlar a função da bobina 2 (S2), ou puxar a alça enrolada para controlar a função da bobina 1 (S1).

Características:
Pressão de trabalho: 240 bar (3000 psi)
Resistência à pressão: 350 bar (5075 psi)
Fluxo: 22,7 lpm (6 gpm) máximo a 207 bar (3000 psi), 328 ml/Min máximo
Intervalo de temperatura: -40°C a 120°C, vedação de borracha nitrílica padrão
Carga nominal da bobina: operação contínua dentro de 85% a 115% da faixa de tensão nominal
Corrente inicial da bobina a 20°C: bobina padrão: 1,67 A a 12 VDC, 115 VAC (rectificada em onda completa)
0.18 A por vez. E-coil: 1,7 A a 12 VDC; 0,85 A a 24 VDC
Tensão mínima de captação: 85% da tensão nominal a 207 bar (3000 psi)
Médio: Óleo mineral com viscosidade entre 7,4 e 420 cSt (50 a 2000 ssu) ou óleo sintético com efeito lubrificante
Furação da válvula: VC10-4;

Dados técnicos do produto:

Imagens reais do produto:

Exposições da empresa:

Nosso Certificado:

Procedimentos de transformação do produto:

A nossa nova fábrica e oficina:

O nosso armazém:

Envio:

Diferentes séries de produtos, mais detalhes por favor contacte-nos directamente:
