Plug In Cartucho Hydraforce válvula solenoide 4 Way 3 Posição VC10 Cavidade

Imagens do produto:

KSV10-47DL-0-N Plug em 4 direção 3 posição hidráulica cavidade padrão VC10 poderia em vez de válvula hydraforce

Princípio de funcionamento:
Quando a energia está desligada, o KSV10-47DL-0-N impede que o óleo flua para 3, mas permite que o óleo flua de 2 a 1, ou de 4 a 1.Quando a bobina 2 estiver energizada, o óleo pode fluir de 3 a 2 e de 4 a 1. No circuito de óleo onde a taxa de fluxo da porta de óleo de trabalho está desequilibrada devido à relação de área da garrafa de óleo,O óleo de retorno com um caudal maior deve ser dirigido para a porta de óleo 2. Embora a porta 1 possa ser totalmente pressurizada, não é utilizada como entrada da válvula.empurrar a alça para controlar a função da bobina 2 (S2), ou puxar a alça enrolada para controlar a função da bobina 1 (S1).

Características:
● Trabalhar continuamente com energia a uma temperatura ambiente de +90°C.
● Não há estagnação a baixa temperatura -40°C.
●Tensão de largura: ± 20% da tensão nominal.
● A superfície exposta é revestida com uma nova liga de níquel.
● Todas as portas podem ser totalmente pressurizadas.
● As tensões de ligação são intercambiáveis.
● Opção de controlo manual de emergência.
● O interior da bobina é à prova de água IP67K e pode ser lavado com água.
● Design de bobina moldada integral.
● Furo de válvula universal industrial.

Características:
Pressão nominal: 315 bar, pressão máxima de uma porta é de 210 bar,
Fluxo nominal: 22,7 L/min
Volume de fuga: 164 ml/min máximo a 210 bar
Intervalo de temperatura: -40°C a 120°C, vedação de borracha nitrílica padrão
Carga nominal da bobina: operação contínua no intervalo entre 80% e 120% da tensão nominal
Corrente inicial da bobina a 20°C: bobina do tipo E: 1,5 A a 12 VDC; 0,75 A a 24 VDC
Voltagem mínima de captação: 70% do valor nominal a 315 bar
Médio: Óleo mineral com viscosidade entre 7,4 e 420 cSt (50 a 2000 ssu) ou óleo sintético com efeito lubrificante
Peso da ferrule: 0,33kg, peso da bobina única: 0,43kg
Torque de instalação: máximo 34Nm, hexágono de instalação: S27
Furação da válvula: VC10-4;

Dados técnicos do produto:

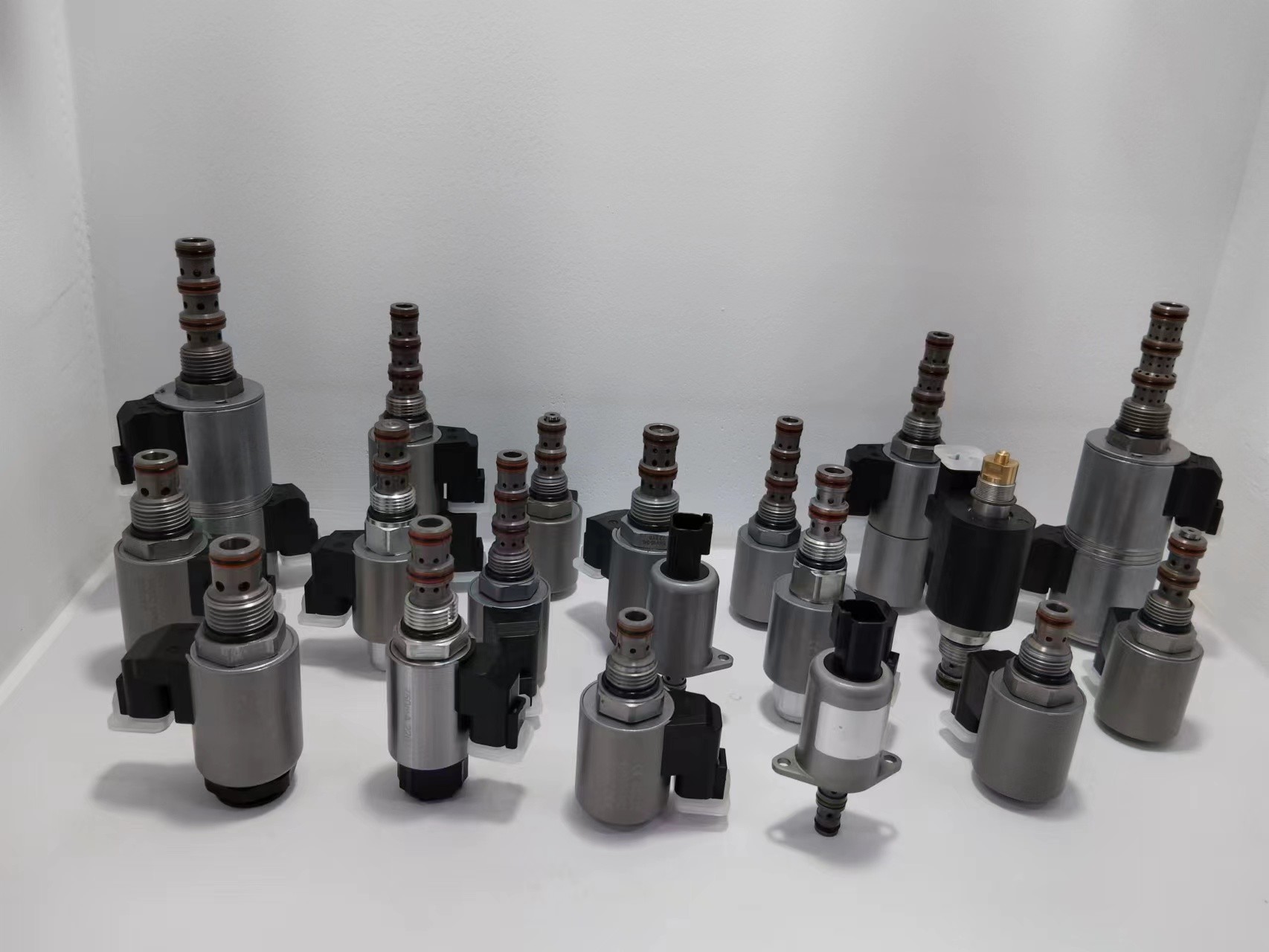

Imagens reais do produto:
