Valva de bobina solenoide Hydraforce 12V 4 vias 3 posições válvula hidráulica

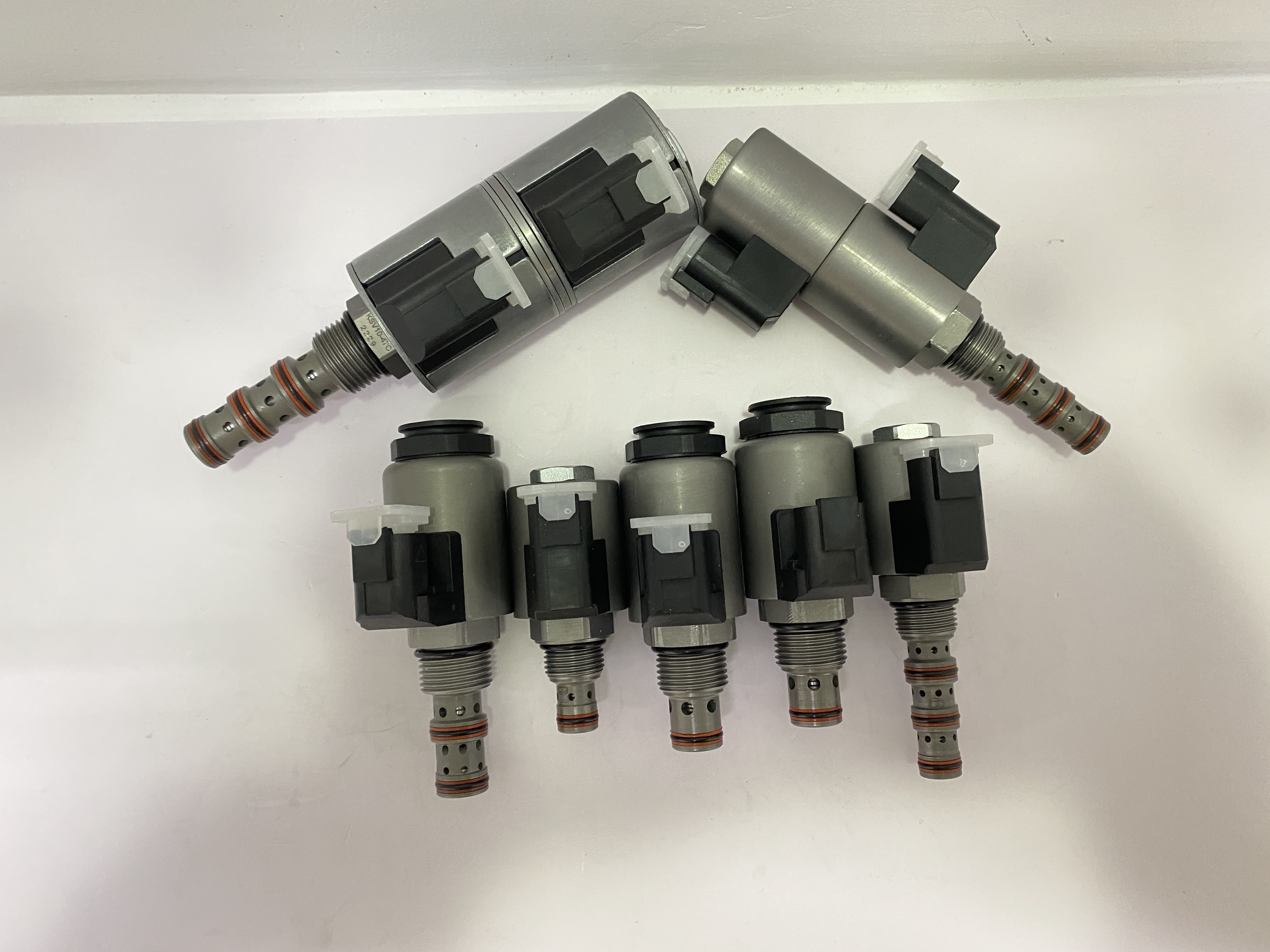

Imagens do produto:

KSV10-47BL-0-N válvula de bobina de quatro portas + dois conectores válvula hidráulica padrão pode trocar com Hydraforce

Características:
Pressão nominal: 315 bar, pressão máxima de uma porta é de 210 bar,
Fluxo nominal: 22,7 L/min
Volume de fuga: máximo 328 ml/min a 210 bar
Intervalo de temperatura: -40°C a 120°C, vedação de borracha nitrílica padrão
Carga nominal da bobina: operação contínua no intervalo entre 80% e 120% da tensão nominal
Corrente inicial da bobina a 20°C: bobina do tipo E: 1,5 A a 12 VDC; 0,75 A a 24 VDC
Voltagem mínima de captação: 70% do valor nominal a 315 bar
Médio: Óleo mineral com viscosidade entre 7,4 e 420 cSt (50 a 2000 ssu) ou óleo sintético com efeito lubrificante
Peso da ferrule: 0,33kg, peso da bobina única: 0,43kg
Torque de instalação: máximo 34Nm, hexágono de instalação: S27
Furação da válvula: VC10-4;

Princípio de funcionamento:
Quando a energia é desligada, a porta de óleo do cilindro KSV10-47BL-0-N é conectada, e 3 e 1 são conectados ao mesmo tempo.Quando a bobina 2 estiver energizada, o óleo pode fluir de 3 a 2 e de 4 a 1. No circuito de óleo onde a taxa de fluxo da porta de óleo de trabalho está desequilibrada devido à relação de área da garrafa de óleo,O óleo de retorno com um caudal maior deve ser dirigido para a porta de óleo 2Embora a porta 1 possa ser totalmente pressurizada, não é utilizada como entrada da válvula.
Como operar a opção de comando manual de emergência: durante a operação de emergência, empurrar a alça para controlar a função da bobina 2 (S2),ou puxar a alça agarrada para controlar a função da bobina 1 (S1).

Dados técnicos do produto:

Imagens reais do produto:

Exposições da empresa:

Nosso Certificado:

Procedimentos de transformação do produto:

A nossa nova fábrica e oficina:

O nosso armazém:

Envio:

Diferentes séries de produtos, mais detalhes por favor contacte-nos directamente:

Valvas hidráulicas:

Bem-vindo à sua visita e consulta!
