Hydraforce 3 Posição 4 Way Spool Solenoide Valve Dupla bobina

Imagens do produto:

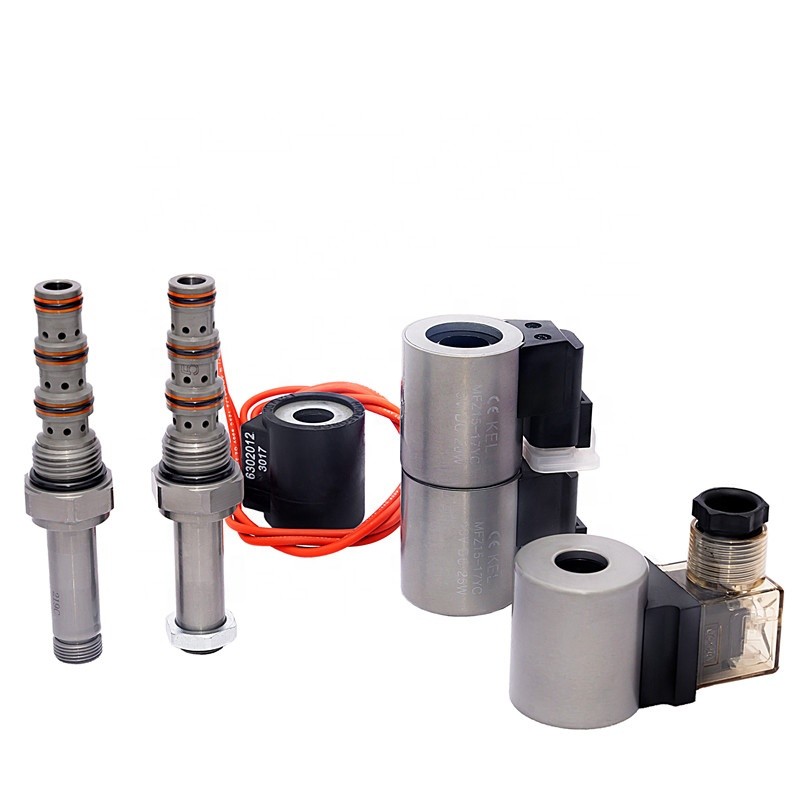

KSV10-47AL-0-N com válvula de solenoide de bobina dupla VC10-2 com cavidade Hydraforce

Princípio de funcionamento:
Quando a energia é desligada, o KSV10-47AL-0-N bloqueia a porta de óleo do cilindro e permite que o óleo flua de 3 a 1.Quando a bobina 2 estiver energizada, permite que o óleo flua de 3 a 4 e de 2 a 1. No circuito de óleo onde o caudal da porta de óleo de trabalho está desequilibrado devido à relação de área da garrafa de óleo,O óleo de retorno com um caudal maior deve ser dirigido para a porta de óleo 2. Embora a porta 1 possa ser totalmente pressurizada, não é utilizada como entrada da válvula.empurrar a alça para controlar a função da bobina 2 (S2), ou puxar a alça enrolada para controlar a função da bobina 1 (S1).

Características:
Pressão nominal: 315 bar, pressão máxima de uma porta é de 210 bar,
Fluxo nominal: 20 L/min
Volume de fuga: máximo 300 ml/min a 210 bar
Intervalo de temperatura: -40°C a 120°C, vedação de borracha nitrílica padrão
Carga nominal da bobina: operação contínua no intervalo entre 80% e 120% da tensão nominal
Corrente inicial da bobina a 20°C: bobina do tipo E: 1,5 A a 12 VDC; 0,75 A a 24 VDC
Voltagem mínima de captação: 70% do valor nominal a 315 bar
Médio: Óleo mineral com viscosidade entre 7,4 e 420 cSt (50 a 2000 ssu) ou óleo sintético com efeito lubrificante
Peso da ferrule: 0,33kg, peso da bobina única: 0,43kg
Torque de instalação: máximo 34 Nm,
hexágono de instalação: S27 / Orifício da válvula: VC10-4;
