Desenho do cartucho de válvula de retenção hidráulica com duplo piloto

Imagens do produto:

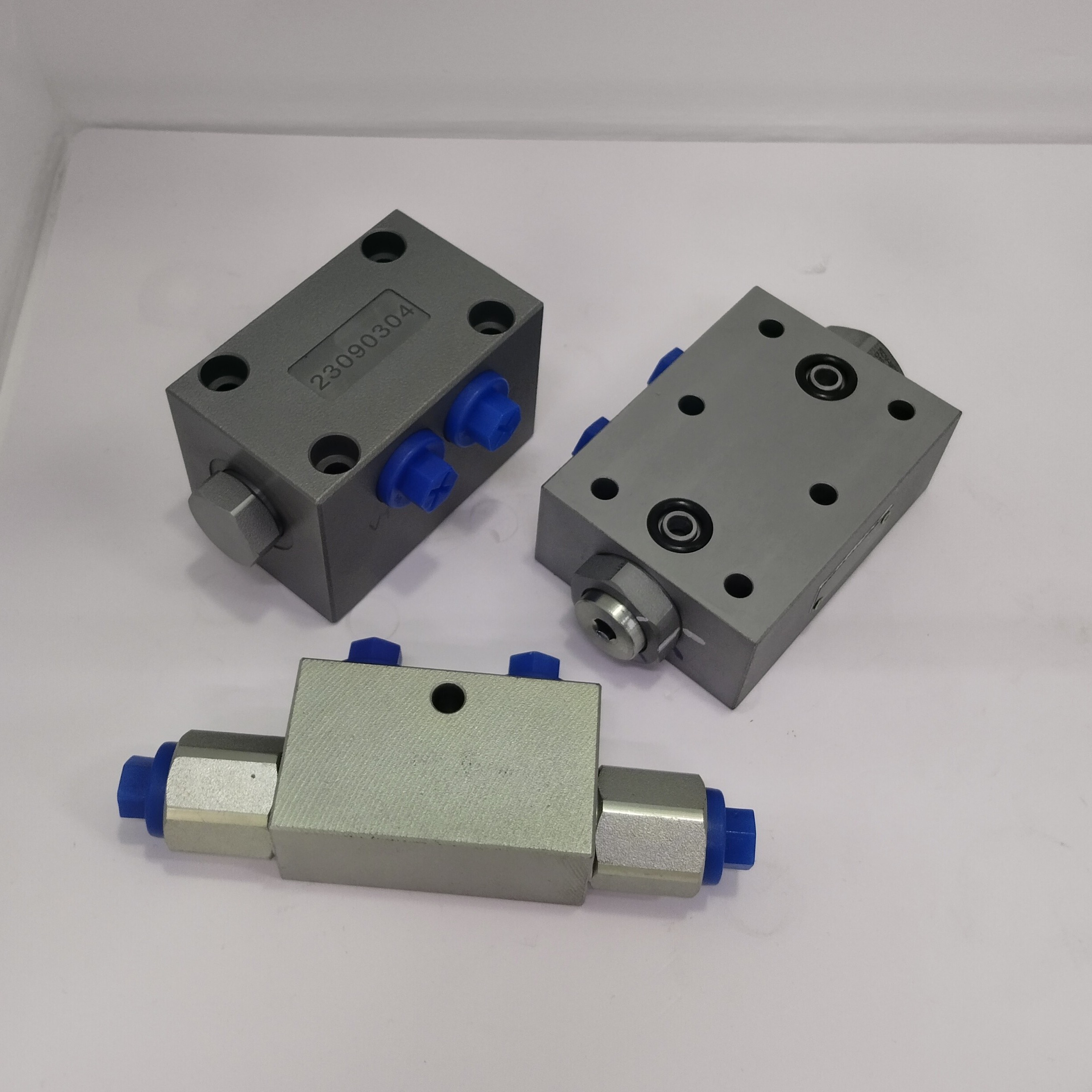

VRDD Válvula de retenção de cartucho duplo com duas válvulas de bloqueio hidráulico de cartucho

1. Uma válvula de retenção piloto de cartucho duplo é um tipo específico de válvula de retenção pilotada que utiliza um projeto de cartucho duplo.Ele combina as características de uma válvula de controle piloto e uma válvula de retenção em uma única unidade.

   Aqui está uma descrição dos principais componentes e funcionamento de uma válvula de retenção piloto de cartucho duplo:

   1. Design do cartucho: Uma válvula de controle piloto de cartucho duplo consiste em dois cartuchos separados.Estes cartuchos são tipicamente concebidos para serem facilmente substituíveis ou intercambiáveis..

   2. Válvula de retenção principal: o cartucho da válvula de retenção principal é responsável pela regulação da direção do fluxo.permitindo o fluxo de fluido em uma direção, bloqueando o fluxo reversoQuando a pressão do lado de entrada excede a pressão do lado de saída, a válvula de retenção principal abre, permitindo que o fluido passe.Se a pressão do lado de saída for superior à do lado de entrada, a válvula de retenção principal fecha-se para evitar o fluxo inverso.

   3. Valva de controlo piloto: o cartucho da válvula de controlo piloto é utilizado para controlar o funcionamento da válvula de retenção principal.Normalmente consiste numa válvula de controlo menor que é accionada por uma pressão ou fluxo pilotoQuando a pressão do piloto atinge um certo limiar, supera a resistência da válvula de controlo do piloto, permitindo-lhe abrir-se.Dependendo das condições de pressão.

   4. Funcionalidade: A válvula de retenção piloto de cartucho duplo combina as funções de uma válvula de controlo piloto e de uma válvula de retenção.Permite um controlo preciso sobre a abertura e fechamento da válvula de retenção principalA válvula de controlo piloto pode ser accionada por vários métodos, tais como a operação manual, fontes de pressão externas,ou sinais elétricos ou pneumáticos.

   As válvulas de retenção de piloto de cartucho duplo são comumente usadas em sistemas hidráulicos para regular a direção do fluxo, controlar a pressão e evitar o fluxo reverso.Seu design compacto e cartuchos intercambiáveis tornam-nos convenientes para manutenção e personalização.

   Como sempre, é essencial consultar a documentação específica do fabricante ou consultar um engenheiro qualificado para obter informações detalhadas sobre um modelo específico de válvula de retenção piloto de cartucho duplo.






Dados técnicos do produto:

Imagens reais do produto:

Exposições da empresa:

Nosso Certificado:

Procedimentos de transformação do produto:

A nossa nova fábrica e oficina:

O nosso armazém:

Envio:

Diferentes séries de produtos, mais detalhes por favor contacte-nos directamente:

Bem-vindo à sua visita e consulta!
