KRVB-S08 válvula de alívio de duas vias duas posições com cavidade VC08-2 válvula de controle de fluxo roscado

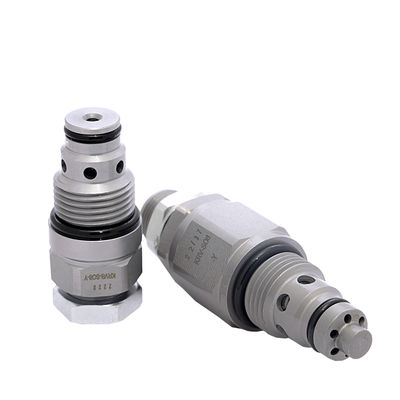

Imagens do produto:

Descrição:

KRVB-S08 válvula de alívio de duas vias duas posições com cavidade VC08-2 válvula de controle de fluxo roscado

Parâmetros técnicos:
Pressão nominal: 350 bar
Taxa de fluxo: 25 L/min
Taxa de fuga interna: 2 portas a 10 bar, máximo 5 gotas/minuto
Intervalo de temperatura: -40 °C~120 °C (selo de borracha de nitril padrão)
Filtro: dentro do nível NAS9
Médio: Óleo mineral com viscosidade entre 7,4 e 420 cSt (50 a 2000 ssu) ou óleo sintético com propriedades lubrificantes
Peso: 0,1 kg
Furação da válvula: VC08-2

Dados técnicos do produto:

Imagens reais do produto:

Exposições da empresa:

Nosso Certificado:

Procedimentos de transformação do produto:

A nossa nova fábrica e oficina:

O nosso armazém:

Envio:

Diferentes séries de produtos, mais detalhes por favor contacte-nos directamente:

Valvas hidráulicas:

1. válvulas de alívio:

As válvulas de alívio de pressão são instaladas geralmente em derivação entre uma linha pressurizada e o tanque.

As válvulas de alívio são normalmente elementos fechados para o controlo da pressão utilizados para:

- limitar a pressão no circuito ao valor de regulação;

- proteger os outros elementos (bombas, cilindros, motores, outras válvulas) de picos de pressão susceptíveis de os danificar.

Quando a pressão de regulação for atingida, a válvula de alívio liga a linha onde está instalada ao reservatório, evitando exceder o valor de regulação nessa linha.

As válvulas de relevo HBS estão disponíveis em duas versões:

- direta;

- pilotado.

Para fluxos maiores, é melhor utilizar a válvula pilotada, porque a válvula direta exigiria o uso de um corpo maior e uma mola maior, causando problemas pesados,Definição da dificuldade e da lentidão de resposta.

Além disso, as válvulas de alívio de pressão HBS podem ser:

- único, para controlar a pressão numa única linha do circuito.

2.Válvulas redutoras de relevo:

As válvulas redutoras de pressão são utilizadas para manter uma pressão reduzida em uma parte do circuito secundário em comparação com a pressão de entrada do circuito controlado por uma válvula de alívio principal.se estiver num circuito com 2 cilindros ou mais, alguns deles têm de funcionar a uma pressão inferior à colocada na válvula de relevo principal, por meio deste tipo de válvula, é possível diminuir a pressão de funcionamento para o valor necessário.Normalmente são as válvulas abertas que, quando a pressão no ramo secundário exceder o valor fixado com a mola de regulação, através de uma bobina cilíndrica, ir interceptar o fluxo de óleo entre o ramo principal e secundário;Por aqui., você gera um estrangulamento, que reduz a pressão na saída, garantindo a limitação e manutenção da pressão reduzida.

3. Valvas de sequência:

As válvulas de sequência são elementos que se abrem quando um valor de pressão estabelecido é atingido, permitindo que o fluido passe para outra parte do circuito.Por conseguinte, a abertura depende da pressão existente a montanteA pressão no circuito que provoca a abertura é mantida igual ao valor de configuração, quando a válvula está aberta.

Quando a pressão a montante diminui abaixo do valor de pressão de regulação, a válvula fecha.

4.Piloto operar válvulas de retenção:

As válvulas de retenção operadas por piloto são normalmente utilizadas para permitir o fluxo livre em uma direção e para parar o fluido na direção oposta, a menos que uma pressão piloto (Ppil) seja aplicada pela outra linha do circuito.

Podem ser utilizados para assegurar o bloqueio estático de uma carga, não para controlo dinâmico ou para controlo de descida.

Se forem utilizadas em combinação com válvulas restritivas, estas devem ser preferencialmente instaladas entre o actuador e a válvula de retenção operada pelo piloto, e não entre a válvula e a válvula de bobina,para que a contrapressão gerada pelo restrictor opere contra a pressão piloto aplicada à válvula.

5.Válvulas sobrecentrais:

Válvulas centrais únicas em linha:

Válvulas OVC únicas flangeáveis

Duas válvulas sobrecentrais em linha

Válvulas OVC duplas com flange

Dual OVC com regeneração

Nos circuitos de regeneração, o fluido no lado da haste do cilindro é enviado para o lado do pistão do cilindro, regenerando o fluido normalmente destinado ao reservatório.no lado do pistão, o fluxo proveniente do lado da haste é adicionado ao fluxo proveniente da bomba, com um aumento notável da velocidade do pistão

Esta solução é utilizada para controlar cilindros quando é necessário um tempo de curso de saída menor sem aumentar o caudal da bomba.

6.Válvulas para escavadeiras:

Máquinas de lavar ou limpar máquinas de lavar ou limpar

São adequados para ser utilizados em máquinas de escavadeiras.

São utilizados para controlar a redução de uma carga e a pressão do piloto depende apenas da pré-carga da mola e da área do pistão, uma vez que não têm área diferencial.

A pressão piloto é normalmente obtida simultaneamente a partir da pressão dos manipuladores para acionar a válvula principal da bobina.

Para estas válvulas, não é possível determinar uma relação piloto, pois consistem numa válvula de retenção que pode ser coaxial com o êmbolo de vedação,um pistão piloto e uma válvula de alívio auxiliar para cortar picos de sobrecarga.

O êmbolo de vedação é controlado pela pressão descarregada pela válvula de alívio. A válvula não é afetada por qualquer contrapressão na linha V2.A redução da carga pode ser efectuada manualmente, operando com o parafuso manual de comando adequado.

A linha T deve estar ligada ao reservatório e sem contrapressão.

7- válvulas para motores:

As válvulas overcenter são empregadas para controlar a parada e o movimento de uma direção de um atuador (válvulas overcenter simples) ou ambas as direções (válvulas overcenter duplas).

Funções:

- controlo da redução da carga: a redução da carga só é possível se houver uma pressão piloto da outra linha;Esta operação garante o fornecimento de óleo do cilindro evitando problemas de cavitação;

- contendo a pressão no valor de regulação, alívio da pressão para quaisquer picos de pressão causados por choques ou sobrecargas;- paragem do caudal (e da carga) quando a bomba não estiver a funcionar ou a válvula direccional estiver na posição neutra;

- fluxo livre para o levantamento de cargas, com redução das quedas de pressão;

Consistem num corpo onde são colocados:

- válvula de retenção: permite o fluxo numa única direcção;

- pistão piloto: permite controlar a abertura gradual da válvula de relevo;

- válvula de relevo: permite limitar a pressão máxima no actuador, retém a carga e controla a sua redução durante a abertura da válvula pelo sinal do piloto.

8- Válvulas para grandes guindastes

9.Válvulas de controlo de rotação:

Válvulas de controlo de rotação

Estas válvulas são utilizadas para controlar a parada e o movimento de cilindros e motores hidráulicos para a rotação de cargas pendentes.Capacidade simétrica da direção de rotação é típica de motores e cilindros para esta aplicação.

As válvulas podem ser compostas por:

- válvula de pressão de alívio dupla: controla os picos de pressão resultantes de sobrecargas ou choques susceptíveis de danificar os componentes do sistema;

- válvulas de regulação da velocidade de movimento: para esta operação utilizam-se válvulas de controlo de restrição ou válvulas de regulação do caudal com compensação de pressão;

- válvulas de retenção de carga: para esta tarefa são utilizadas válvulas sobrecentrais ou válvulas de retenção;

- uma válvula de selecção de pressão que capta o sinal do lado da pressão mais elevada.

10.Válvulas de ruptura de mangue:

Válvula de ruptura da mangueira

Estas válvulas são instaladas nas conexões dos cilindros, a sua função é parar o fluxo de saída do fluido em caso de ruptura das mangueiras.a válvula fecha e pára o fluxo, garantindo que a carga mantenha a posição que tinha no instante da ruptura.

A pressão de regulação é obtida ajustando o espaço T entre a placa e o corpo da válvula.

A pedido, estas válvulas podem ser dotadas de um buraco de calibração na placa de fechamento para controlar a redução da carga, ou para evitar explosões de fluido nos tubos com uma pequena saída do fluxo.Eles também estão disponíveis já instalados dentro de uma manga de aço.

O valor de regulação do caudal de reação depende também da viscosidade do fluido.a válvula vai parar fluxos mais baixos que o valor de fluxo de configuração, pelo contrário, para além de 30°C, ele irá parar fluxos superiores ao valor de fluxo de configuração.

11. Válvulas de transporte:

Essas válvulas selecionam a pressão mais alta entre duas linhas A e B, enviando o sinal para a porta C e bloqueando o caminho para o lado inferior.

Eles são normalmente usados para funções auxiliares, como freios hidráulicos negativos, ou para conduzir a linha de detecção remota de pressão.Em série em um colector eles conduzem a pressão máxima do circuito para o sistema de detecção de carga.

12.Válvulas de restrição de caudal:

As válvulas de restrição de fluxo permitem o ajuste do fluxo por uma restrição do tubo principal. O fluido excedente é descarregado pela válvula de alívio que está sempre instalada no tubo de entrada.

São responsáveis, então, por uma dissipação de energia e um aumento de calor que poderiam sugerir a instalação de um trocador de calor, para limitar a temperatura máxima do fluido.

São recomendados quando o excesso de caudal é muito limitado ou em aplicações de baixa frequência, caso contrário, sugere-se o uso de um regulador de caudal compensado por pressão.

13- Verifique as válvulas.

Essas válvulas permitem o fluxo livre em uma direção e pará-lo na direção oposta.

São construídos em corpos hexagonais de aço, adequados para serem montados em linha com as mangueiras.

Estão disponíveis com 3 valores de regulação diferentes: 0,5 bar, 2 bar, 5 bar.

14- Reguladores de fluxo de três vias.

Essas válvulas são usadas para regular o fluxo em um circuito onde o fluxo, função da velocidade da bomba, pode ser maior do que o fluxo solicitado pelo próprio circuito.As válvulas são compensadas pela pressão e o caudal pode ser ajustado a um valor constante que não é afetado pela pressão de trabalho do atuadorNa direcção oposta, os reguladores de caudal agem como restritivos normais, onde o caudal é função da restrição e da pressão.

15. Divisores de fluxo / combinadores de fluxo

Estas válvulas dividem o fluxo proveniente de uma linha, em 2 fluxos iguais ou proporcionais uns aos outros.Portanto, a divisão do caudal não é ajustável..

Normalmente, esta válvula é utilizada nas seguintes situações:

- dois atuadores (com as mesmas dimensões, alimentados pela mesma bomba, controlados pela mesma válvula direccional, sem ligação rígida entre si) devem entrar e sair simultaneamente,cada um sem ser afetado pela carga que opera no outro

- para o movimento de saída sincronizado de dois atuadores lineares ligados à mesma carga (por exemplo, plataformas de carga, andaimes, etc.)

16.Válvulas de desvio

Estas válvulas são operadas manualmente para desviar o fluxo de entrada para diferentes portas de saída.

Os seguintes modelos estão disponíveis:

- Desviadores de 8 posições

- Desviadores de 9 vias a 8 posições

- Desviadores de 8 vias e 2 posições

- Desviadores de 3 vias e 2 posições.

- 4 direcções - 2 posições desviadores com válvula de alívio numa linha

- 4 direcções - 2 posições desviadores com uma válvula de pressão de alívio e um regulador de fluxo compensado numa linha.

Todas as válvulas são fabricadas com um colector de aço.

A HBS oferece desviadores manuais especiais utilizados para mudar o fluxo de entrada para saídas diferentes.para controlar a posição e o movimento dos cilindros estabilizadores das máquinas de elevação (guindastes)A dupla direcção permite trabalhar dos dois lados das máquinas.

17.Válvulas de interrupção de ponta

Estas válvulas são 2 vias 2 válvulas de posição, tanto aberta normal ou normalmente fechada.
Bloqueando ou permitindo o fluxo.

18. Válvulas especiais:

Esta secção oferece uma vasta gama de válvulas para diferentes aplicações:

- Comutadores de duas direcções e duas posições;

- Troca de direcções e posições;

- válvulas de descarga para sistemas de emergência;

- válvulas de exclusão de alta e baixa pressão;

- válvulas de controlo de rotação para aplicações especiais;

- bloco integrado para compactadores de lixo;

- válvulas de descarga operadas por piloto;

- válvulas de sequência para sistemas de controlo de carga;

- blocos integrados para sistemas de controlo de carga;

- bloco integrado com pistões de arranque;

- válvula de depuração para sistemas hidrostáticos de circuito fechado;

- válvula anti-cavitação.
